Με τη συνεχή βελτίωση του βιοτικού επιπέδου, αυξάνονται και οι απαιτήσεις των ανθρώπων για τρόφιμα, ρούχα, στέγαση και μεταφορές. Οι ραπτομηχανές, ως κλάδος που συνδέεται στενά με την ένδυση, αντιμετωπίζουν επίσης συνεχώς νέες προκλήσεις.
Ως μία από τις κύριες δομές της ραπτομηχανής, η βάση όχι μόνο φέρει τη σταθερή λειτουργία της στήριξης ολόκληρης της ραπτομηχανής στον πάγκο εργασίας αλλά και συνδέει πολλά σημαντικά μέρη. Επομένως, εάν η δομική αντοχή ή η αντοχή στην κόπωση της βάσης είναι ανεπαρκής, όχι μόνο θα επηρεάσει την ποιότητα και τη ζωή του προϊόντος αλλά και θα απειλήσει την προσωπική ασφάλεια των εργαζομένων.
Σε αυτό το έγγραφο, η ανάλυση αντοχής και κραδασμών της βάσης της ραπτομηχανής πραγματοποιείται συνδυάζοντας σχετικό λογισμικό τρισδιάστατου σχεδιασμού με πρακτική για να επαληθευτεί εάν η αντοχή πληροί τις απαιτήσεις σχεδιασμού και εφαρμογής.
Ανάλυση δύναμης βάσης

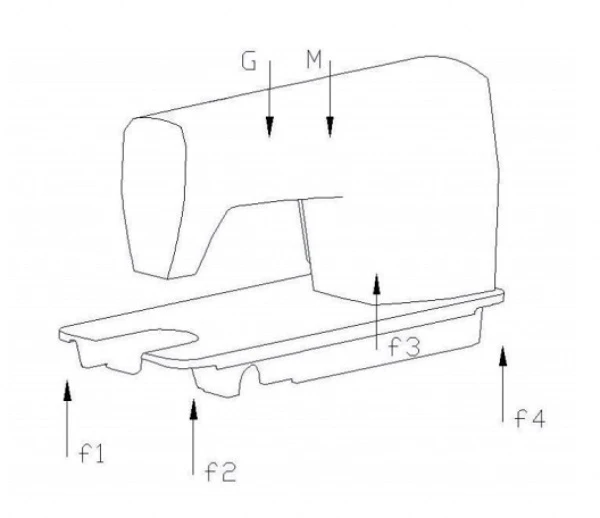

Το τρισδιάστατο μοντέλο της μηχανής κατασκευάζεται από σχετικό λογισμικό τρισδιάστατης σχεδίασης και η συγκεκριμένη τάση φαίνεται στο σχήμα 2. Ως μέρος στήριξης ολόκληρου του μηχανήματος, η βάση στηρίζεται από την πλατφόρμα στις τέσσερις επίπεδες γωνίες του τη βάση, καθώς και από το βάρος του κεφαλιού και άλλων μερών. Σχεδόν όλα τα μέρη επικεντρώνονται στη βαρύτητα εντός των τεσσάρων επίπεδων γωνιών της βάσης, επομένως το ∑M της κεφαλής και άλλα μέρη της βάσης αγνοούνται. Δεδομένου ότι η δομή κάθε μηχανισμού δεν έχει αλλάξει από αυτό το μοντέλο, η αρχική δυναμική ισορροπία κάθε μηχανισμού δεν έχει σπάσει, επομένως η δυναμική κάθε μηχανισμού δεν αναλύεται σε αυτή την εργασία.
Υποθέτω
Η συνολική βαρύτητα κάθε μέρους της μηχανής είναι ∑ G
∑ G=G1 συν G2 συν … συν Gn
Στην εξίσωση:
∑ G είναι η συνολική βαρύτητα στην οποία υπόκεινται τα μέρη της μηχανής.
G1 είναι η βαρύτητα στην οποία υπόκειται το μέρος 1.
G2 είναι η βαρύτητα στην οποία υπόκειται το μέρος 2.
...
Gn είναι η βαρύτητα στην οποία υποβάλλεται το μέρος n.
Επιπλέον, η δύναμη στήριξης στη βάση
Από τη στήριξη του καταστρώματος μέχρι τις τέσσερις επίπεδες γωνίες,
Και:
∑ G=f1 συν f2 συν f3 συν f4
Τα F1, f2, F3 και F4 είναι δυνάμεις στήριξης με τέσσερις επίπεδες γωνίες.
